Nepieciešama A3 formāta rūtiņu lapa.



 Uzdevums:

Konstruēt cilindra ortogonālo izometriju un 3 skatus. Riņķa līnijas diametrs d=60, bet cilindra augstums H=100.



 Metodiskie ieteikumi:


 Nepieciešama viena A3 formāta balta lapa un viena A4 formāta balta lapa.



 Uzdevums:

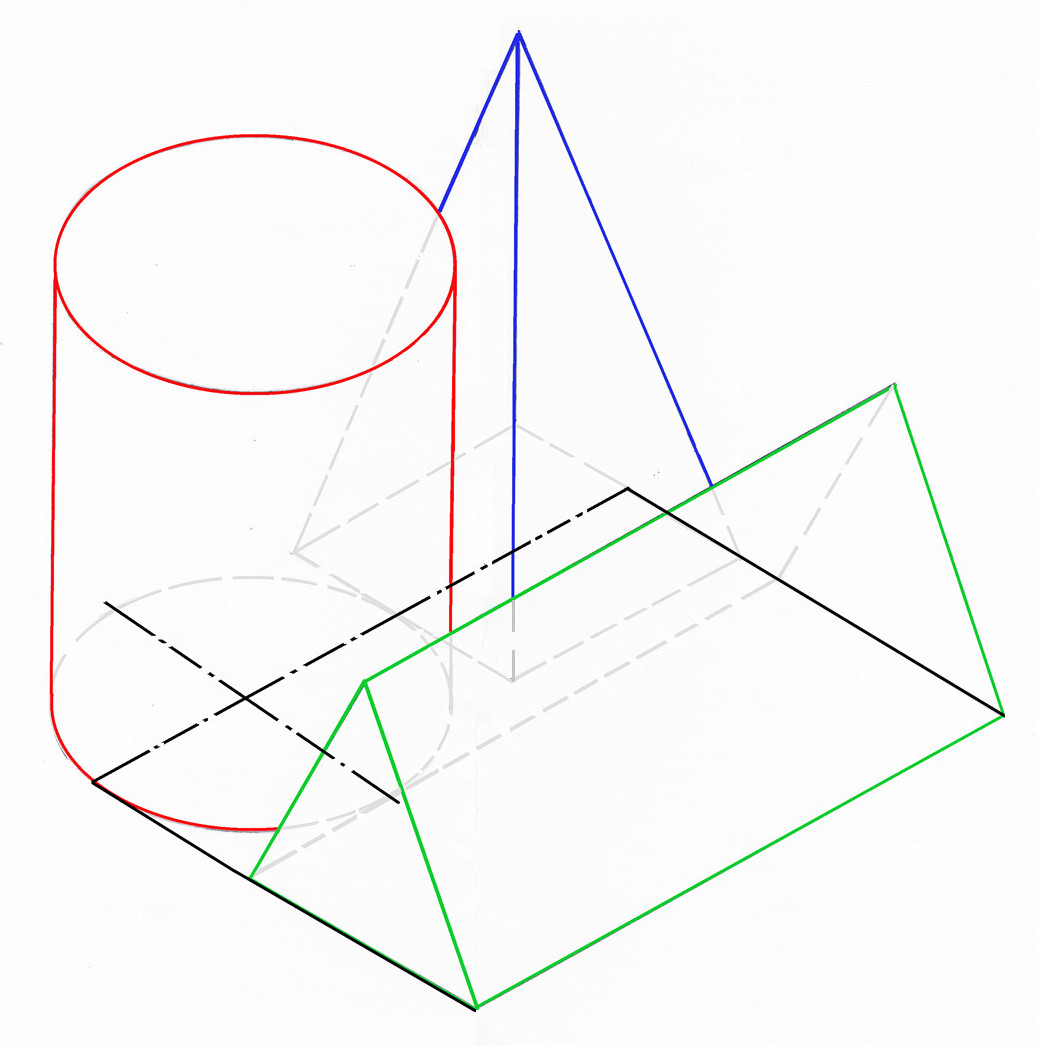

Pēc dotajiem izmēriem un uzskatāmā attēla parauga, uz A3 formāta lapas uzkonstruēt ģeometrisko ķermeņu grupu ortogonālajā izometrijā (uzskatāmo attēlu), bet uz A4 formāta lapas - 3 skatus mērogā M 1:2.

Regulāra četrstūra piramīda: pamata mala a=60; piramīdas augstums H=110

Cilindrs: pamata diametrs d=80; cilindra augstums H=100

Regulāra trīsstūra prizma: pamata mala a=60; prizmas augstums (garums) H=140



Piezīme. Melnā līnija palīdz precīzāk noteikt ģeometrisko ķermeņu savstarpējo novietojumu uz horizontālās plaknes. Tā uzvilkta tikai informācijas nolūkos.



 Metodiskie ieteikumi:


Skatu konstruēšana (nr.19)

26.09.2016.

 Nepieciešama A3 formāta rūtiņu lapa.



 Uzdevums:

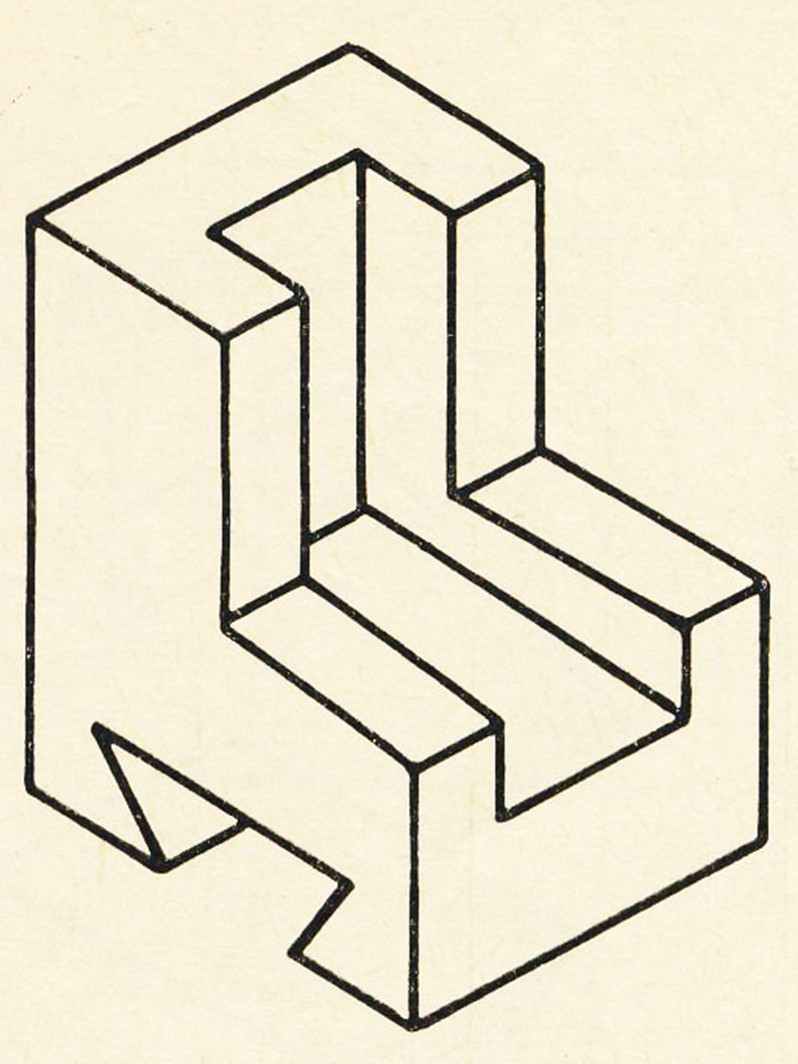

1. attēlā dota detaļas sākotnējā forma, bet pārējos attēlos – šī pati detaļa ar nelielām konstrukcijas izmaiņām (urbumu, izgriezumu, padziļinājumu u.c. elementiem). Uzskicēt dotajām detaļām trīs skatus.

1.



2.



3.



4.



5.

6.

7.



 Metodiskie ieteikumi:


 Nepieciešamas divas A3 formāta rūtiņu lapas.



 Uzdevums:

Uzskicēt dotajām 10 detaļām trīs skatus.

1.



2.



3.



4.



5.



6.



7.



8.



9.





10.





 Metodiskie ieteikumi:
