Ja vairāki ģeometriski ķermeņi novietoti blakus vai arī cits uz cita, tie veido grupu. Galvenais uzdevums pirms rasēšanas noskaidrot, no cik ģeometriskiem ķermeņiem šī grupa sastāv un kāds ir ģeometrisko ķermeņu savstarpējais izvietojums.

Grupa jāizkārto tā, lai frontālā projekcija (pretskats jeb galvenais skats) sniegtu vispilnīgāko priekšstatu par ģeometrisko ķermeņu formu un izmēriem.

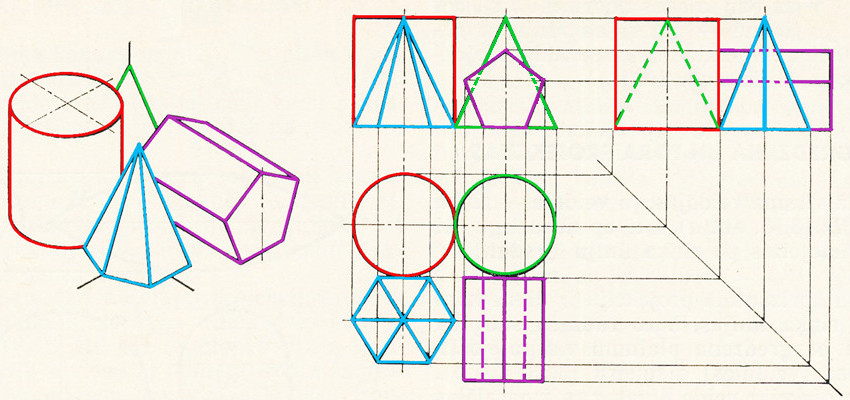

1. attēlā parādīta ģeometrisko ķermeņu grupa ortogonālajā izometrijā un 3 skatos.

1




1. lappusē – Teorija.

2. lappusē – 1. piemērs.

3. lappusē – 2. piemērs.



Ja ar plakni šķeļ daudzskaldni, piemēram, piramīdu (1a), šķēlumā veidojas daudzstūris, kura virsotnes atrodas uz šķeltā ķermeņa šķautnēm (1b).



1 a

1 b


15. Ģeometrisko ķermeņu virsmas izklājums

10.09.2016.

Virsmas izklājums ir plaknes figūra, kas iegūta, visas ģeometriskā ķermeņa virsmas savietojot vienā plaknē. Dotajos attēlos ar šauru svītrdivpunktu līniju atzīmēta izklājuma locījuma līnija.



Kuba virsmas izklājums

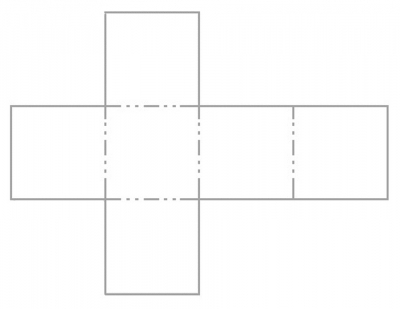

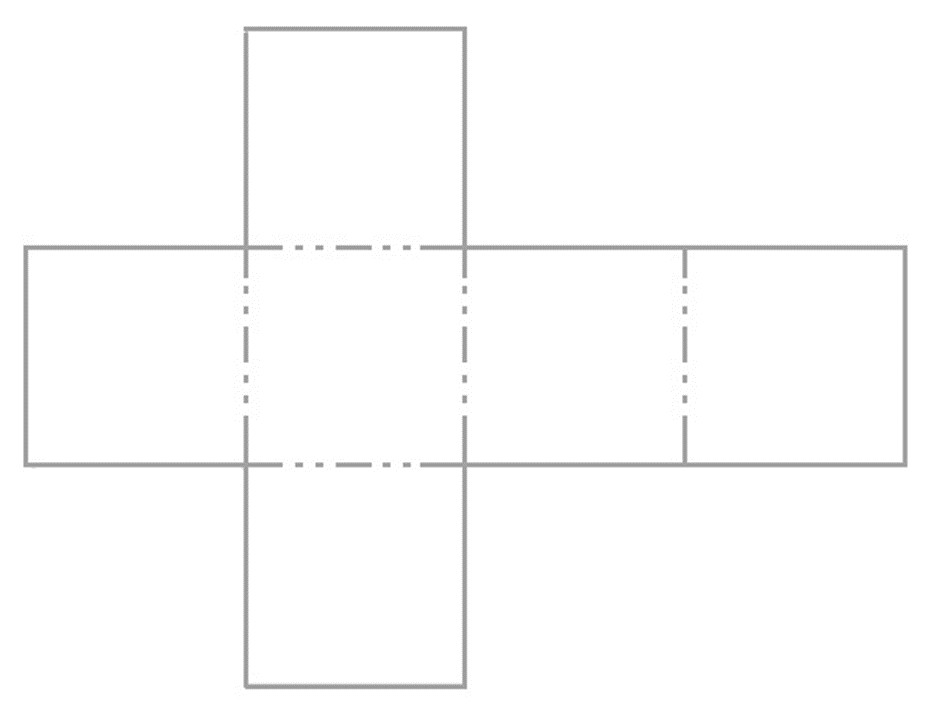

Kuba virsmas izklājums sastāv no sešiem vienāda izmēra kvadrātiem.

Kā izgatavot telpisku kubu, skatīt šeit.


1. lappusē – Teorija. Priekšmeta skatu konstruēšanas secība.

2. lappusē – Trešā skata konstruēšana.

3. lappusē – Priekšmeta virsmas punktu attēlošana skatos.



Kaut arī iepriekšējās tēmās (12.; 13.; 14.) tika aplūkota ģeometrisko ķermeņu skatu konstruēšana, šo tēmu iesāksim ar nelielu atkārtošanu.



* Skats ir pret novērotāju vērstās priekšmeta virsmas taisnleņķa projekcija.

Mācību rasējumos izmanto 3 pamatskatus:

1) pretskatu jeb galveno skatu;

2) virsskatu;

3) kreiso sānskatu.



Detaļas uzskatāmais attēls un 3 skati.
